Kurzbeschreibung:

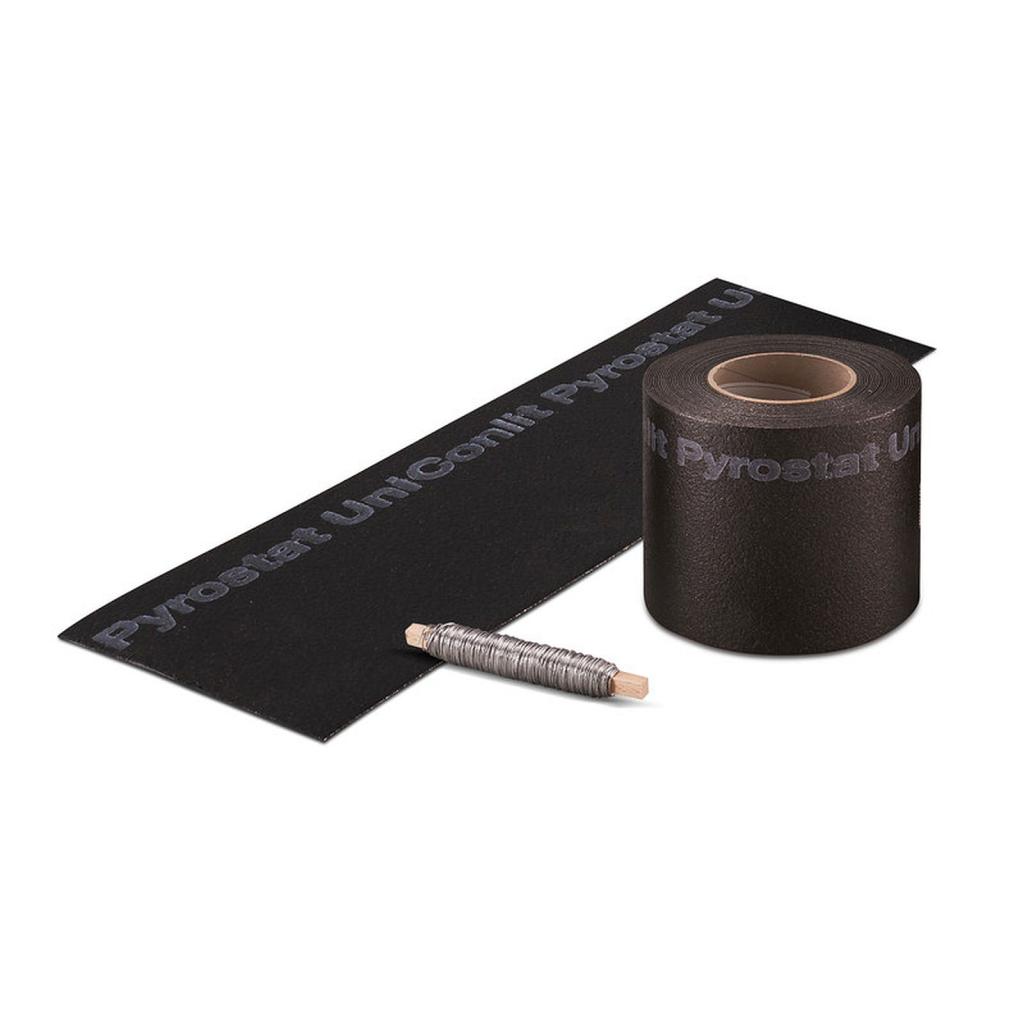

Die Conlit Pyrostat-Uni ist eine ca. 1,1 mm dicke, flexible Matte, die aus einem Trägergewebe besteht, das beidseitig mit einer unter Hitzeeinwirkung aufschäumenden Substanz beschichtet ist.
Anwendung:
Zur Verwendung innerhalb von R 30 bis R 90 Rohrabschottungen in Massivbauteilen und leichten Trennwänden für nichtbrennbare Rohrleitungen mit einer durchgehenden Streckenisolierung sowie für brennbare Versorgungsleitungen mit und ohne Streckenisolierung. Die Dämmung kann dabei aus nichtbrennbaren Baustoffen (Mineralwolle) oder aus brennbaren Baustoffen (z.B. Synthesekautschuk oder Polyurethan) bestehen.
Verarbeitung:
Die Conlit Pyrostat-Uni wird je nach verwendetem Rohrdämmstoff ein- oder zweilagig um die Dämmung gewickelt und mit Bindedraht fixiert. Der verbleibende Querschnitt in der Bauteilöffnung wird mit Mörtel oder Gips verschlossen.
Zahlreiche Einbauvarianten ermöglichen z.B. auch die Erstellung von Abschottungen nach dem Bauteilverschluss. Für alle Ausführungen sind die Angaben der Verwendbarkeitsnachweise für Rohrabschottungen mit der Conlit Pyrostat-Uni zu beachten.
Der Einbau im 0-Abstand zu den anderen Conlit Rohrabschottungen ist möglich.
Verwendbarkeitsnachweise:
- Rohrabschottungen von nichtbrennbaren Rohrleitungen in Massivbauteilen abP: P-3940/2554-MPA BS
- Rohrabschottungen von nichtbrennbaren Rohrleitungen in Metallständerwänden abP: P-3941/2564-MPA BS
- Rohrabschottungen von brennbaren Versorgungsleitungen abZ: Z-19.17-1966
Geprüfte Anwendungsbereiche für Conlit Pyrostat-Uni:
Zulässige Rohrdämmstoffe*: Mineralfaser, Synthesekautschuk, Polyurethan, Schaumglas gemäß allgemeinen bauaufsichtlichen Prüfzeugnissen (abP) bzw. allgemeiner bauaufsichtlicher Zulassung (abZ)
Zulässige Rohrwerkstoffe*:
Stahl-, Edelstahl- und Gussrohre bis 813 mm Durchmesser
Kupferrohre bis 89 mm Durchmesser
Kunststoffrohre B1 bis 110 mm Durchmesser**
Kunststoffrohre B2 bis 110 mm Durchmesser**
Kunststoffverbundrohre bis 110 mm Durchmesser**
Zulässige Durchführungsbauteile*:
Massivdecken, Dicke kleiner gleich 150 mm
Massivwände, Dicke kleiner gleich 150 mm
leichte Trennwände, Dicke kleiner gleich 100 mm
*Die jeweiligen Anforderungen der allgemeinen bauaufsichtlichen Prüfzeugnisse bzw. Zulassungen sind zu beachten.
**Abschottung von brennbaren Rohrleitungen nur bei Versorgungsleitungen möglich.
