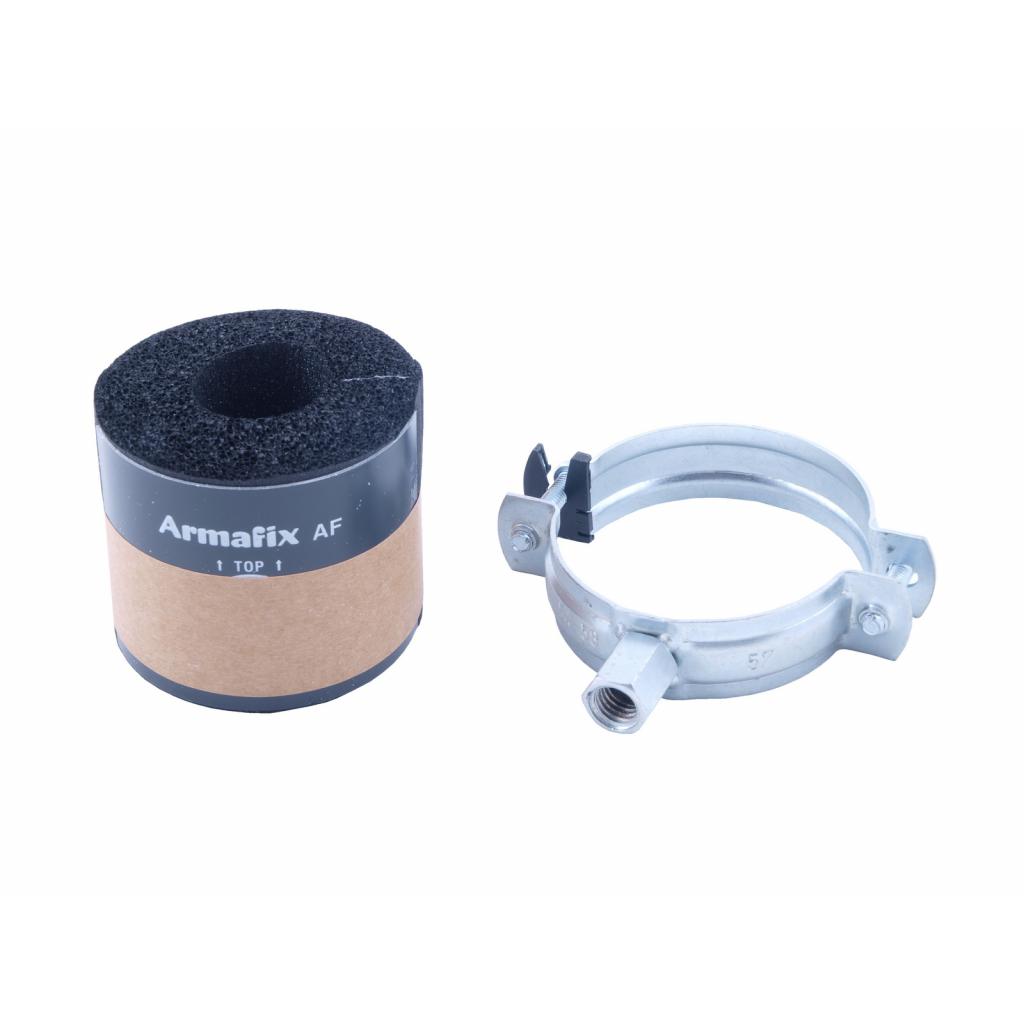

Armafix Rohrträger mit Schelle 60 mm & 64 mm Außendurchmesser

für Rohre mit 60 und 64 mm Außendurchmesser
Isolierdicke ausgelegt für Armaflex-AF4-Schläuche (ca. 19 mm Dämmdicke)


Der professionelle Rohrträger zur Verhinderung von Kältebrücken

Armafix AF Rohrträger bilden zusammen mit AF/Armaflex die Voraussetzung für ein perfektes, sicheres Dämmsystem bei Kälteanlagen. Sie bestehen aus druckfesten PET-Auflagersegmenten, die in das geschlossenzellige Dämmmaterial AF/Armaflex eingebettet sind. Außenseitige Auflagerschalen aus lackiertem Aluminiumblech, die zugleich die äußere Dampfbremse für die PET-Auflagersegmente darstellen, komplettieren das System. Durch die integrierte Dampfsperre und die selbstklebenden Sicherheitsverbindungen wird eine thermische Entkopplung erreicht. Somit bleibt eine Tauwasserbildung ausgeschlossen und es wird damit ein professionelles Ergebnis erzielt. Das Armafix AF Rohträgersystem ermöglicht Zeit- und Kosteneinsparung, da die Montage in nur drei Schritten schnell und einfach durchgeführt werden kann. Energieverluste und Kondensationserscheinungen an den Aufhängepunkten werden dauerhaft vermieden.

Vorteile/Eigenschaften:

• Einteilig mit Selbstklebeverschluss
• Integrierte Dampfsperre
• Passend zum Lieferprogramm AF/Armaflex Schläuche
• Aufnahme von statischen Kräften im Schellenbereich
• Schnelle und einfache Montage, die Zeit und Geld spart

Anwendungsbereiche:
Thermisch entkoppelte Befestigung von Rohren in Kälteanwendungen, die mit AF/Armaflex oder NH/Armaflex gedämmt werden sollen.

• Leitungsbau (Prozessindustrie)
• Warm- und Kaltwasserleitungen
• Kühltechnik
• Heizungssysteme
• Lüftungs- und Klimatechnik, sowie Fabrikationsräume

technische Daten:

• Rohrträger: Anwendungstemperatur -50 bis +105 °C (bei Anwedungen unter +50°C Kontakt mit der Armacell-Technik aufnehmen)
• Rohrträger: Brandverhalten: schwer brennbar B1
• Rohrschelle: Schraubengewinde M8/M10 (Kombigewinde)
• Rohrschelle: Spannschrauben M6 oder M8 (je nach Schellengröße, Schrauben sind im Lieferumfang enthalten)
• Rohrschelle: Breite der Rohrschelle 20 bis 30 mm
